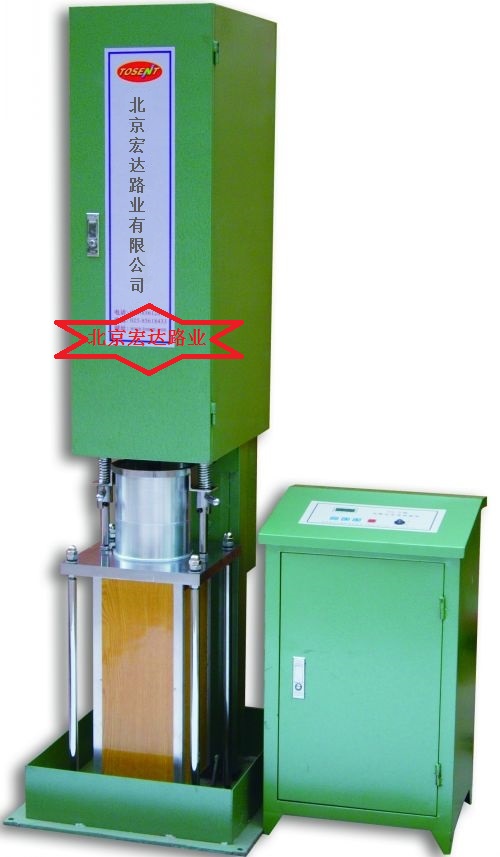

產品介紹馬歇爾電動擊實儀是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的，具有操作方便，性能可靠，自動計數，自動擊實自動停止，在工作中能實現暫停運行等特點。
一、馬歇爾電動擊實儀主要技術參數：
馬歇爾電動擊實儀標準馬氏
1. 擊實錘重：4536±9克
2. 落錘高度：457毫米±1.5毫米
3. 錘擊速度：60±5次/分（實測：58-59次/分）
4. 擊實次數:0-999次可調
5. 數顯全自動控制。自動擊實、自動計數、自動停機。
6. 試模筒直徑：Φ101.6毫米
7. 電機規格：380伏；180瓦；1400轉/分
馬歇爾電動擊實儀大型馬氏
擊實錘重：10210±9克
落錘高度：457毫米±1.5毫米
錘擊速度：60±5次/分（實測：58～59次/分）
擊實次數:0-999次可調
數顯全自動控制，一機兩用。自動擊實、自動計數、自動停機
試模筒直徑：Φ152.4毫米
電機規格：380伏、250瓦、1400轉/分
二、馬歇爾電動擊實儀操作方法
1、每次擊實前應將擊實壓頭，試模內壁及試模底座涂刷機油。
2、打開安全門，提起導軌滑桿及重錘，用安全操縱桿將擊實壓頭鎖住。
3、按規范要求將拌合好的瀝青混合料放入試模內，將試模推入鋼板平臺的試模定位銷內，鎖緊試模。
4、提起導桿及重錘，打開安全操縱桿，放下?lián)魧崏侯^，關上安全門，按下啟動按鈕擊實便開始，達到設定次數自動關機。
三、馬歇爾電動擊實儀使用注意事項
2．下一次擊實時應先按下復位按鈕，再按啟動按鈕。
3．正在進行擊實需停機或機器發生故障時可按下停止按鈕,使擊實儀停止工作。
4. 應定期檢查鏈條的張緊度，如果其撓度大于10mm就應進行調整。
5. 在沒有裝混合料時,不得啟動擊實儀，不用時在試模內墊棉紗或碎紙屑。
6. 定期對鏈條、重錘滑動部分進行潤滑。
7.每次擊實結束后，應即對試模、擊實壓頭、鋼板平臺進行清洗處理。
8.應經常檢查鋼板平臺與混凝土底座的張緊度。
2、以上工作做好后，拔動“予置”拔碼盤，可按需要擊實次數從1設置到99次。打開電源開關面板上數碼管顯示“00”電源顯示燈亮。
3、按下啟動鍵控制器開始工作，狀態燈亮，數碼燈顯示“00”電機轉動，提錘擊實，每擊一次數碼管加一個數，達到設置擊次后電機停止狀態、指示燈滅。
4、按暫停鍵，工作停止，狀態指示滅，再次按啟動鍵，工作恢復正常，工作中如有異常情況可按暫停鍵，此時數碼管顯示所擊次數。一次實驗后，先按清零鍵，再按啟動鍵
2 顯示屏上數字顯示異常或不計數。 檢查上傳動輪處接近開關，是否松動或接近距離太遠。
3 在打開電源開關后整個顯示屏不顯示。 檢查電源是否正常或配電箱后保險管是否熔斷。
4 在提錘過程中，連同導向桿一并提起脫不開。 鏈條是否太松，導向桿上是否缺少潤滑油或污垢太多。
1、擊實儀應水平安裝在水泥混凝土基座上，并用預埋的地腳螺栓M10×250固定，螺栓孔中心距500×500mm。
2、底座澆注前，應調整儀器水平和壓實頭的中心。調整時以試模鋼板平臺為基礎，裝上試模，松開安全操縱桿，用手提起導桿上下活動，調整擊實臺的位置和水平，以調整壓實頭與試模壓環之間的間隙，保證擊實壓頭與試模壓環沒有摩擦現象，使壓實頭在試模內上下活動自如。
3、將水泥混凝土澆注在儀器底座的混凝土底座內(包括箱體的底部)與底座囗澆平(木墩有一部分被埋住)。
七、馬歇爾電動擊實儀主要特點：
1、能實現自動記數，自動擊實，自動停機。
2、帶有掛錘座，和手動提把，可以輕松的提錘。
3、半自動型壓模裝置，取放模更方便。
4、一體式錘頭，不會脫落，不會砸斷，開裂
八、馬歇爾電動擊實儀檢驗方法
1、 檢定周期: 一年
2、檢定工具: 秒表、電子天平、鋼尺
3、檢定方法:
(1)、外觀檢測 :儀器外觀完整性
(2)、用鋼尺落錘距離為:457.2mm+1.5mm;
用電子天平稱量擊實錘質量:4536g+9g
(3)、用秒表測量每分鐘擊實速度為:60次/min+5次/min
九、馬歇爾電動擊實儀結構圖
