一、簡介

WEW-100B主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。數據測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求.

本系列產品的國家試驗機形式評價大綱，我公司為參加起草單位

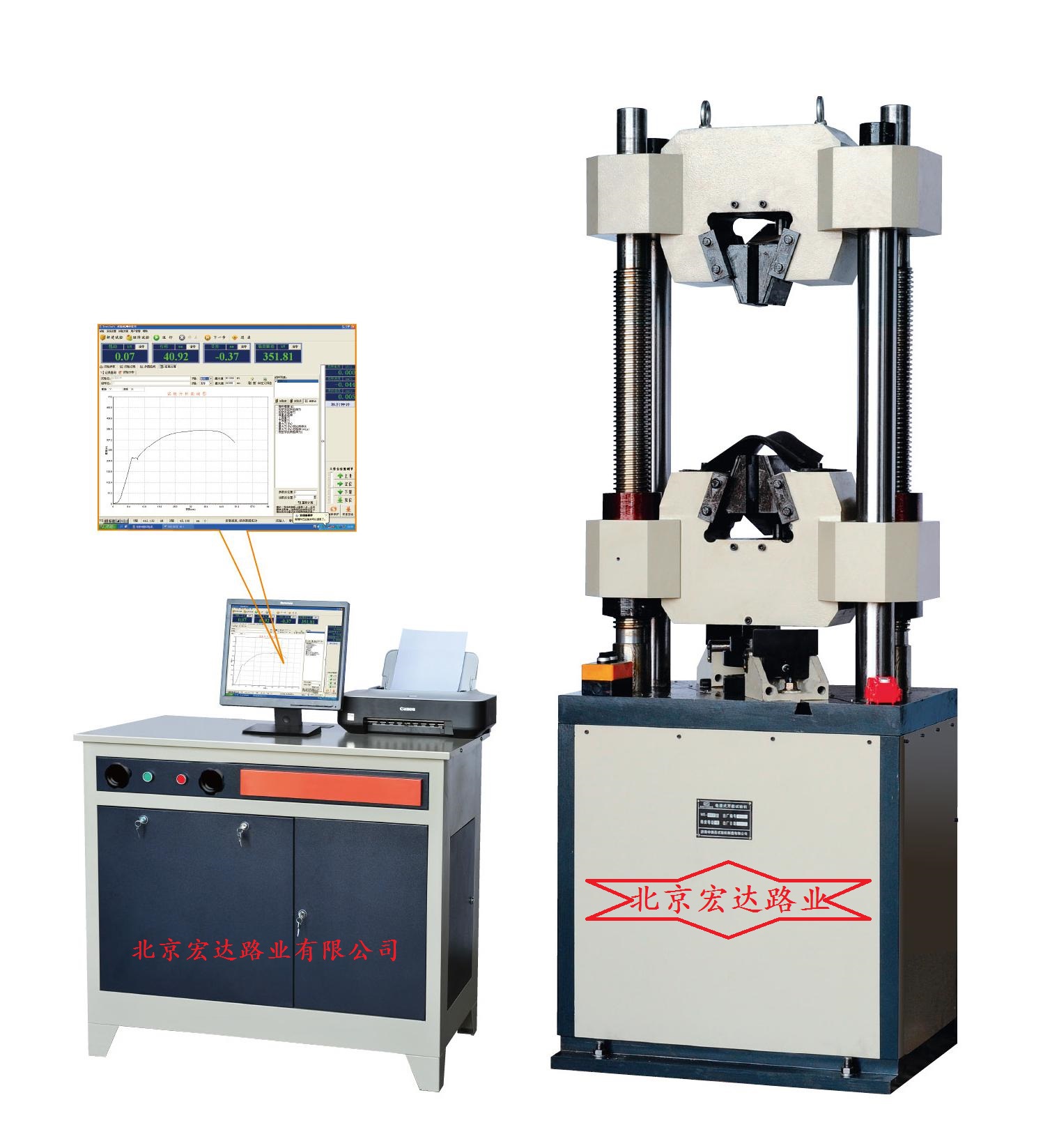

WEW-100B外觀示意圖

二、 傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

三、 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。

四、 控制系統

l 支持進行拉伸、壓縮、剪切、彎曲等試驗；

l 手動調整送回油閥，操作簡潔靈活；

l 支持試驗參數自定義；

l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

l 程序自帶強大試驗分析功能；

l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

五、軟件描述

（1）主界面

（2）試驗界面

（3）試驗記錄查詢

（4）數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等

試驗結果。

（5）試驗報告界面

六、安全保護裝置

當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。

當活塞升起達到上極限位置時，限位保護，油泵電機停機。

當橫梁下降達到設定位置時，限位保護，減速機停機。

七、 主要性能技術指標

八、出廠標準配置清單

九、技術情報和資料的保密

1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。

十、
